tp modul 3 percobaan 1 kondisi 3



MODUL 3 PERCOBAAN 1 KONDISI 3

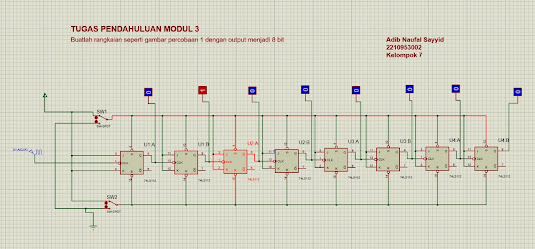

Buatlah rangkaian seperti gambar percobaan 1 dengan output menjadi 8 bit


























    Rangkaian pada gambar menggunakan IC 74LS112, yang merupakan JK flip-flop. Prinsip kerja dari rangkaian ini adalah sebagai berikut . Sinyal clock (CLK) diberikan ke setiap JK flip-flop melalui jalur clock yang terhubung. Sinyal clock ini mengatur waktu perubahan status dari flip-flop. Setiap kali ada perubahan di sinyal clock, flip-flop akan membaca input J dan K serta menghasilkan output baru sesuai dengan kondisi input tersebut.Konfigurasi Flip-Flop JK: Rangkaian ini terdiri dari beberapa JK flip-flop (74LS112) yang disusun secara berantai untuk menghasilkan output 8 bit. Setiap flip-flop memiliki dua input, yaitu J dan K, yang mengendalikan perubahan output Q dan Q'. Mode Penghitung (Counter Mode) Rangkaian ini berfungsi sebagai counter yang akan menghitung setiap kali ada sinyal clock aktif. Flip-flop pertama akan berganti status (dari 0 ke 1 atau sebaliknya) setiap kali ada sinyal clock, dan setiap flip-flop berikutnya akan berganti status ketika flip-flop sebelumnya mengalami perubahan dari 1 ke 0 atau sebaliknya. Output dari rangkaian ini adalah 8 bit, yang berarti rangkaian ini bisa menghitung dari 0 hingga 255 dalam sistem biner. Setiap bit pada output menunjukkan nilai biner yang dihasilkan dari proses penghitung. Switch SW1 dan SW2 Switch ini dapat digunakan untuk mengatur mode dari flip-flop, seperti reset atau mematikan rangkaian. SW1 dan SW2 terhubung ke pin tertentu pada flip-flop untuk mengatur nilai awal atau status tertentu. secara keseluruhan, rangkaian ini menggunakan sinyal clock untuk menghitung secara biner dan memberikan output 8 bit, yang bisa digunakan dalam berbagai aplikasi digital seperti penghitung atau pembagi frekuensi.
